"Unser Perfektionist"
Fachbodenregale SF-Economy und SF-Industry – voestalpine Krems Finaltechnik GmbH
Das Fachbodenregal der voestalpine ist ein modernes Stecksystem,
welches optimales Design und praktische Lagermöglichkeit bietet;
direkt in Ihrem Büro, zum Archivieren Ihrer Ordner oder zur Ausstattung
sonstiger Lagerräume.
Das Regalsystem besteht aus einer geringen Anzahl von Teilen und ist
deshalb besonders rasch und einfach zusammen zu bauen.
Der Rahmen ist bereits vormontiert – "SF" steht für speed frame.
• SF-Economy – für mittlere Lasten und Archive
• SF-Industry – für höhere Lasten und komplexere Anforderungen
Rahmen mit bereits integrierter Fußplatte. Die Oberfläche der Regale
ist sendzimirverzinkt oder wahlweise RAL 5019 (capriblau)
Standardabmessungen
Rahmenhöhe
Rahmentyp
Rahmentiefen
Fachbodenlängen
Fachbodenstärke
Fachbodenbelastung
Zubehör
2000, 2200, 2500, 3000, 4500 mm
ausgefacht oder geschlossene Stirnseiten
300, 400, 500, 600 mm
970, 1220, 1470 mm
0,6 und 0,8 mm
125 bis 350 kg

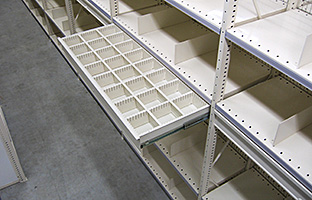

Schubladen, Trennbleche, Regalkästen etc.
Andere Abmessungen auf Anfrage

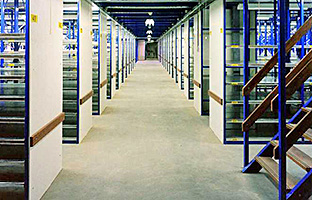

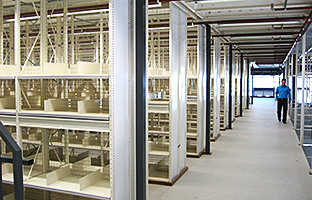

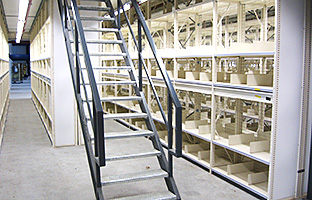

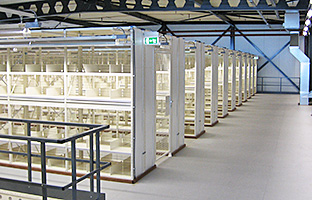

Mehrgeschossige Fachbodenregale – die optimale Raumausnutzung!
Das SF-Regal ist auch als mehrgeschossige Fachbodenregalanlage ausführbar. Die ideale Lösung für die umfangreiche Kleinteilelagerung (z.B. Ersatzteillager für Autohäuser und Industrielle Anwendungen) zur optimalen Raumausnutzung. Es lassen sich auf einfache Weise Zwischenebenen und Podestebenen im Baukastensystem einrichten. So haben Sie zusätzlichen Platz, den Sie für die Lagerung und Kommissionierung nutzen können.
Darüber hinaus kombinieren wir gern für Sie weitere Regaltypen aus unserem Programm, um Ihre spezifischen Lageranforderungen zu erfüllen.
"Unser Abmessungsspezialist"
Fachbodenregal - System S1, S2, S3
Schraubloses Stecksystem
Oberfläche sendzimir verzinkt. Das Verstellraster beträgt 33:33 mm. Für unzählige Lagerartikel und Lagerprobleme bietet dieses System Ideale Lösungen.
Ob das einfache Regalfeld oder die Mehrgeschossanlage mit Laufstegen und Treppen, mit dem System S1, S2, S3, den vielen Abmessungen und Belastungsmöglichkeiten lösen wir Ihre Probleme und Anforderungen.
System S1, S2, S3
Die Rahmenhöhen und Traglasten gestalten sich wie folgt:
Rahmentyp S1 - Tragkraft 1500 kg
Rahmentyp S2 - Tragkraft 2000 kg
Rahmentyp S3 - Tragkraft 3600 kg
(für 2-geschossige Anlagen)
Rahmenöhen:
1927 mm
2236 mm
2500 mm
3028 mm
Rahmenöhen:
1972 mm
2236 mm
2500 mm
3028 mm
3424 mm
Rahmenöhen:
1972 mm
2236 mm
2500 mm
3028 mm
3424 mm
3952 mm
4480 mm
5008 mm
S1, S2, S3
S1, S2, S3
Normen zur Berechnungsgrundlage
Rahmentiefen:
320 mm
400 mm
500 mm
600 mm
700 mm
Feldlängen:
900 mm
1050 mm
1200 mm
1350 mm
1500 mm
Die Berechnungen wurden lt. EUROCODE 3 durchgeführt und basieren auf den in den F.E.M.-Empfehlungen vorgesehenen Sicherheitskoeffizienten.
Im Bezug auf die Materialien wurden folgende Bezugsnormen zugrunde gelegt:
- EN 10204 - EN 10142 - EN 10147 -
Das Regalsystem S1 / S2 / S3 läßt sich durch umfangreiches Zubehör
noch erweitern, wir beraten Sie gerne.
ISO 9001

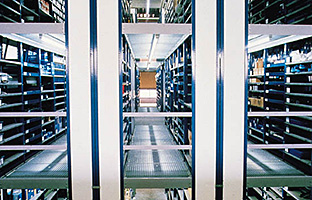

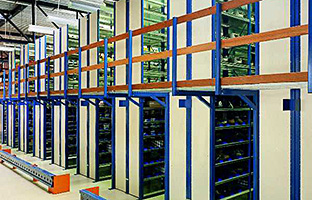

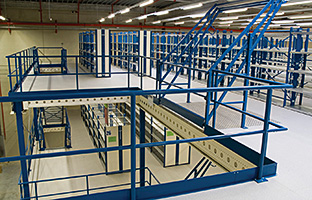

Mehrgeschossige Regale System S3
Max. Tragkraft 300 daN/qm
Die unterschiedlichsten Aufgaben und Problematiken von Geschossanlagen wurden mit dem System S3 in jeder Hinsicht gelöst. Es entstand eine leichte, aber äusserst stabile Konstruktion, die einem breiten Spektrum von Ansprüchen gerecht wird.
"Unser Archivierungsspezialist"
Archivanlagen
Aktenregale
Trennstangenregale
Fächerregale
Pendelhefterregale
Aktenregale
Stecksystem ORION PLUS
• Traglasten
• Abmessungen
• Regalaußenmaße:
Fachlast:
Feldlast:
Regalhöhen:
Bodenbreiten:
Bodentiefe:
Breiten:
Tiefe:
60 kg bei gleichmäßig verteilter Last
Bis 850 kg
1750, 2000, 2350 und 2700 mm
750 und 1000 mm
300 mm
Grundregal 810 bzw. 1060 mm
Anbauregal 760 bzw. 1010 mm
Bodentiefe + 35 mm
• Ausführung:
Fachböden mit 3-fach Sicherheitsabkantung/ -falz
und hinterer Anschlagkante.
Kantungshöhe der Fachböden im Anstand von 25 mm.
Höhenverstellbarkeit der Fachböden im Abstand
von 25 mm.
Längsstabilisierung durch Diagonalstreben.
Ausstattungszubehör lieferbar.
• Stützprofile erhältlich in den Farben:
verzinkt / RAL 7035 Lichtgrau / RAL 5010 Blau
• Fachböden und Stützenverbindungen
verzinkt / RAL 7035 Lichtgrau
• RAL-Farben kunststoffbeschichtet

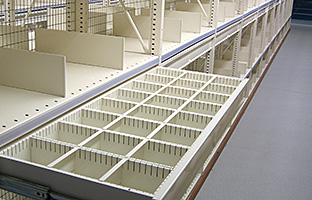

Fächerregale
mit 21 bis 48 Fächer, Schraubsystem WR
• Traglasten
• Abmessungen:
Fachlast:
Feldlast:
Regalhöhen:
Bodenbreiten:
Bodentiefe:
60 kg bei gleichmäßig verteilter Last
Bis 500 kg
1850 mm (andere Höhen lieferbar)
1000 mm
300 mm
• Ausführung:
Fachböden mit 3-fach Sicherheitsabkantung/ -falz
(Ausführung mit 2- oder 3-fachTrennblechschlitzung)
Gefachbildung durch Trennbleche sowie Seiten- und
Rückwandverkleidungen.
Fächer in Schraubmaß-Höhenabständen von
150 oder 200 mm (licht 125 oder 225 mm).
Trennblechtiefe jeweils 210 mm.
Anbauregale werden jeweils mit 4 Winkelpfosten, zur
sachgerechten Rückwand-Verschraubung, geliefert.
• Fächerregale erhältlich in den Farben:
verzinkt / RAL 7035 lichtgrau
• RAL-Farben kunststoffbeschichtet
Trennstangenregale
mit 4 Trennstangen, Schraubsystem WR
• Traglasten
• Abmessungen:
Fachlast:
Feldlast:
Regalhöhen:
Bodenbreiten:
Bodentiefe:
60 kg bei gleichmäßig verteilter Last
Bis 540 kg
1850, 2200, 2550 und 2900 mm
1000 mm
350 mm
• Ausführung:
Fachböden mit 3-fach Sicherheitsabkantung/ -falz
(Ausführung mit 14-fachTrennstangenlochung)
Höhenverstellbarkeit der Fachböden im Abstand
von 25 mm.
Gefachteilung durch 4 Trennstangen und durch
Winkelpfosten.
Trennstangen aus 5 mm verzintem Rundstahl, mit
20 mm abgebogenem Kopf, nach der Regalmontage
leicht von oben nach unten einzustecken.
Zusätzliche Trennstangen für weitere Begrenzungen
möglich.
• Trennstangenregale erhältlich in den Farben:
verzinkt / RAL 7035 lichtgrau
• RAL-Farben kunststoffbeschichtet
Pendelhefterregale
Ein und beidseitige Nutzung, Stecksystem ORION PLUS
• Traglasten
• Abmessungen
• Regalaußenmaße:
Fachlast:
Feldlast:
Regalhöhen:
Bodenbreiten:
Bodentiefe:
Breiten:
Tiefe:
40 kg bei gleichmäßig verteilter Last
Bis 720 kg
2000, 2350, 2700 und 3000 mm
1000 mm
350, 400, 700 und 800 mm
Grundregal 1060 mm
Anbauregal 1010 mm
Bodentiefe + 35 mm
• Ausführung:
Kantungshöhen der Fachböden 40 mm.
Längsstabilisierung durch Aussteifungstraversen.
Höhenverstellbarkeit der Pendelstangen im Abstand
von 25 mm.
Pendelstangensystem Elba/Leitz verzinkt oder System
Zippel hochglanzvernickelt.
Auch für Röntgenfilm-Pendeltaschen, System Elba/
Leitz mit verstärkter Pendelstangenausführung (90 kg)
lieferbar.
• Stützprofile erhältlich in den Farben:
verzinkt / RAL 7035 Lichtgrau / RAL 5010 Blau
• Fachböden und Stützenverbindungen
verzinkt / RAL 7035 Lichtgrau
• RAL-Farben kunststoffbeschichtet
